Abtafelanlagen

Vom Endlosband zur fertigen Tafel

Abtafelanlagen kommen überall dort in der Bandverarbeitung zum Einsatz, wo aus einem endlosen Metallband oder Coil definierte Blechtafeln erzeugt werden – präzise, reproduzierbar und im Takt der Gesamtanlage.

Der Prozess kann sowohl inline in einer kontinuierlichen Bandanlage oder offline als Stand-alone-Lösung erfolgen.

Was dabei oft unterschätzt wird:

Abtafeln ist kein isolierter Schritt, sondern ein hochdynamischer Gesamtprozess, bei dem Bandführung, Schnitt, Beschleunigung und Handling exakt ineinandergreifen müssen.

Typischerweise umfasst die Coil-Abtafelung:

• die kontrollierte Förderung des Bandes über Treiber
• die präzise Führung durch Bandzentrierungen
• das exakte Ablängen durch die Tafelschere in Verbindung mit einer redundanten Längenmessung
• die gezielte Beschleunigung der Tafeln zur Abstandsbildung nach dem Schnitt
• das materialschonende Handling und die Stapelbildung
• sowie den kontrollierten Aufbau des Stapels über Hubsysteme

Ergänzend wird der Stapelaufbau an nachgelagerte Prozesse angepasst – inklusive Integration von Paletten, Zwischenlagen oder Pappen sowie definierter Stapelorientierung und Stückzahlen.

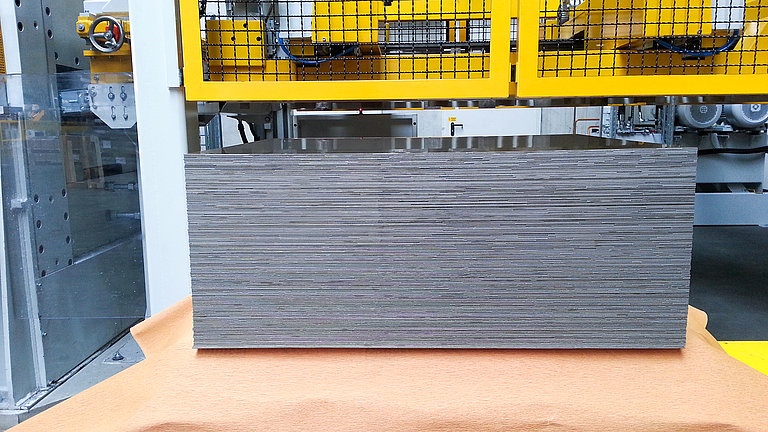

Das Ziel: maßgenaue Tafeln, prozesssicher gestapelt und optimal vorbereitet für Lagerung und Weiterverarbeitung.

Wo beim Abtafeln typische Prozessverluste entstehen

In der Praxis zeigt sich:

Nicht das Schneiden selbst ist die Herausforderung – sondern die Abstimmung aller Prozessschritte.

Typische Schwachstellen im Betrieb:

• Tafeln liegen innerhalb der Längentoleranz, zeigen jedoch Oberflächenbeschädigungen oder Verzug infolge unkontrollierter Handlingsprozesse
• Die Abtafelanlage produziert, erreicht jedoch keine stabile Synchronisation mit der Liniengeschwindigkeit
• Produktwechsel und variierende Tafellängen führen zu instabilen Taktzeiten und reduzierter Ausbringung
• Manuelle Eingriffe werden erforderlich, da Automatisierungs- und Regelkonzepte nicht alle Prozesszustände sicher abdecken

Das Ergebnis: Stillstände, Qualitätsverluste und ein Prozess, der nicht konstant auf dem optimalen Leistungsniveau läuft.

Gerade bei steigenden Anforderungen an Qualität, Geschwindigkeit und Flexibilität wird die Abtafelanlage damit zum entscheidenden Faktor für die Gesamtperformance der Linie.

Wie wir Abtafelanlagen stabil und leistungsfähig machen

Wir denken Abtafelanlagen nicht als Einzelmaschine – sondern als integralen Bestandteil Ihrer gesamten Bandanlage.

Unser Ansatz: verstehen, berechnen, abstimmen und konsequent auf Ihren Prozess auslegen. Dabei legen wir jeden einzelnen Prozessschritt so aus, dass er exakt in den Gesamtprozess integriert ist und entscheidend zur Qualität und Leistung beiträgt:

• Durchgängige Prozessauslegung: Analyse von Bandgeschwindigkeit, Tafellängen und Produktmatrix zur Synchronisation der gesamten Taktstruktur
• Kontrollierte Bandführung und präzise Positionierung: Das Band wird über Treiber exakt gefördert, während Bandzentrierungen für eine stabile und präzise Führung über den gesamten Prozess sorgen
• Exakte Schnittprozesse: Auslegung und Integration der Tafelschere für präzises Ablängen – abgestimmt auf Geschwindigkeit, Material und Taktung
• Dynamisch optimierte Separierung: Nach dem Schnitt wird jede Tafel gezielt beschleunigt, um eine definierte Abstandsbildung zur nachfolgenden Tafel zu erzeugen – Grundlage für einen stabilen Weitertransport

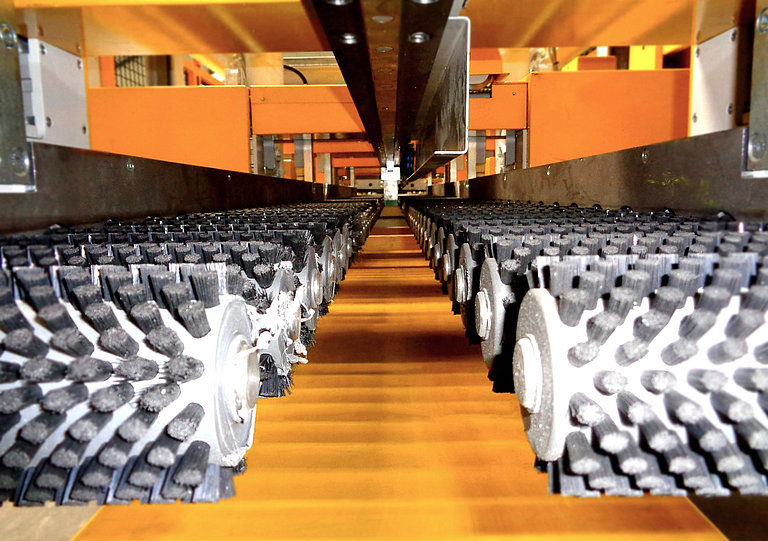

• Materialgerechtes Handling und Stapeltechnik: Einsatz von Bürstrollen, Gummirollen, Saugern oder Greifern für ein oberflächenschonendes Handling und eine prozesssichere Stapelbildung

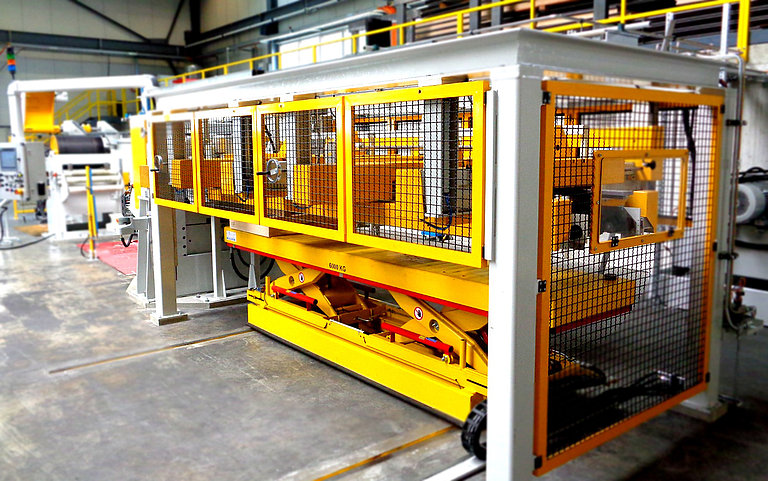

• Kontrollierter Stapelaufbau: Positionierung der Tafeln über Hubsysteme (z. B. Scherenhubtische) sowie Integration von Paletten, Zwischenlagen oder Pappen – abgestimmt auf Ihre Logistik- und Verpackungsanforderungen
• Individuelle Scheren- und Speicherkonzepte: Einsatz von traversierenden Scheren oder Bandspeichern zur Sicherstellung eines kontinuierlichen Anlagenbetriebs – auch bei Schnittstillständen
• Flexibel erweiterbares Anlagenkonzept: Integration von Optionen wie Schnellwechselschere oder Backup-Stapelplatz für maximale Verfügbarkeit auch im laufenden Betrieb
• Wirtschaftlichkeits- und Auslastungsanalyse: Bewertung der Anlagenleistung zur optimalen Abstimmung von Investition, Flexibilität und Output
